Ein beschädigtes Netzwerkkabel reparieren Sie in drei Schritten: Fehlerstelle per Sichtprüfung und Kabeltester lokalisieren, defekten RJ45-Stecker mit Crimpzange neu auflegen oder die Bruchstelle mit einem Keystone-Modul und Patchdose überbrücken. Bei Mantelrissen, geknickten Adern oder Cat-Kategorie-Verlust ersetzen Sie das Kabel komplett.
Symptome
- Verbindung fällt sporadisch aus, obwohl Router, Switch und Endgerät fehlerfrei laufen
- Link-LED am Switch-Port flackert, blinkt orange oder handshakt auf 100 Mbit/s statt 1 Gbit/s
- Ping-Zeiten schwanken stark, Paketverluste über 1 % oder hohe CRC-Fehlerzähler am Port
- Kabelmantel weist Risse, Quetschstellen oder freiliegende Aderpaare auf

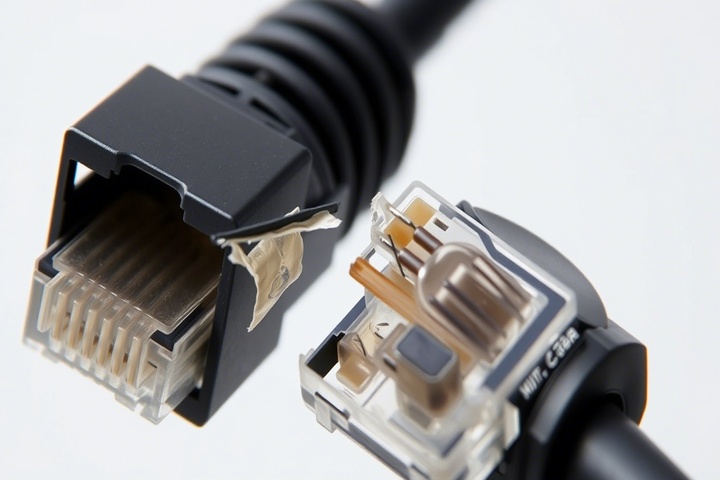

- RJ45-Stecker sitzt lose, Rastnase abgebrochen oder Kontakte oxidiert
Häufige Ursachen
Mechanische Belastung an der Zugentlastung
Ständiges Ziehen, enge Radien hinter Möbeln oder Türspalten brechen die Adern direkt hinter dem Stecker. Der Fehler ist typisch für Patchkabel unter Schreibtischen.
Defekter oder falsch gecrimpter RJ45-Stecker
Nicht bündig gekürzte Adern, vertauschte Paare nach T568A/B oder eine unvollständig eingepresste Kontaktreihe erzeugen Wackelkontakte und CRC-Fehler unter Last.
Quetsch- und Knickstellen im Kabelverlauf
Bürostühle, Türzargen und Kabelkanäle mit zu geringem Biegeradius zerstören die verdrillte Aderstruktur. Danach sinkt NEXT/Return Loss messbar, das Kabel läuft nur noch auf 100 Mbit/s.
Elektromagnetische Störungen
Parallel geführte Stromleitungen, Leuchtstoffröhren oder Motoren koppeln Störungen in ungeschirmte UTP-Kabel ein. Die Folge sind Paketverluste ohne sichtbaren Kabelschaden.
Alterung und Umwelteinflüsse
UV-Strahlung, Feuchtigkeit im Außenbereich und Nagetierbisse führen zu brüchigem Mantel und Korrosion an den Kontakten. Betroffene Kabel gehören ausgetauscht, nicht geflickt.
Schritt-für-Schritt-Lösung
- Fehler eingrenzen: Kabel, Port oder Endgerät?
Tauschen Sie das verdächtige Kabel testweise gegen ein bekannt gutes Patchkabel und stecken es auf denselben Switch-Port. Bleibt der Fehler, prüfen Sie einen zweiten Port und ein zweites Endgerät. So schließen Sie NIC, Port und Firmware aus, bevor Sie das Kabel öffnen. - Sichtprüfung des gesamten Kabelwegs
Gehen Sie das Kabel vom Endgerät bis zur Dose oder zum Switch komplett ab. Achten Sie auf gequetschte Stellen unter Rollen, freiliegende Adern an der Zugentlastung und Brandspuren nahe Netzteilen. Notieren Sie jede Auffälligkeit, sie zeigt später die Reparaturstelle. - Kabeltester anschließen und Adernbelegung prüfen
Verbinden Sie beide Enden mit einem einfachen Continuity-Tester (Fluke MicroScanner, NetAlly LinkRunner oder gleichwertig). Leuchten die LEDs 1–8 plus Schirm in korrekter Reihenfolge, ist die Belegung sauber. Übersprungene oder vertauschte Nummern deuten auf gebrochene Adern oder Split Pairs. - CRC- und Link-Statistiken am Switch auslesen
Melden Sie sich auf dem Switch an und rufen Sie die Portstatistik ab, etwa mit "show interfaces counters errors" auf Cisco oder "show port statistics" auf HPE Aruba. Steigende Werte für CRC, Alignment oder Late Collisions bestätigen einen physischen Kabelfehler auch bei stehendem Link. - RJ45-Stecker neu auflegen
Ist die Fehlerstelle am Stecker, schneiden Sie 30 mm Mantel zurück, ordnen die Adern nach T568B, kürzen sie bündig und crimpen einen neuen RJ45-Stecker mit einer geeichten Zange. Prüfen Sie danach erneut mit dem Kabeltester. Verwenden Sie für Cat-6a Stecker mit Lasteinsatz. - Kabelbruch mittendrin über Keystone verbinden
Bei einem Bruch in der Mitte eines Verlegekabels ist Kürzen und Auflegen auf zwei LSA-Keystone-Module und eine Kupplung sauberer als Löten oder Wickeln. Verlegen Sie die Modulverbindung in einer Aufputzdose. Improvisierte Lötstellen erfüllen keine Cat-Klasse und stören unter Last. - Nach der Reparatur zertifizieren oder qualifizieren
Führen Sie einen Qualifizierungstest durch, idealerweise mit einem Gerät wie Fluke CIQ oder DSX. Prüfen Sie Wiremap, Länge, NEXT und Return Loss. Bestehen die Werte die Klasse D/E/EA nicht, ersetzen Sie das Kabel komplett statt es weiter zu betreiben. - Sauber austauschen, wenn Reparatur nicht lohnt
Bei Mantelbrüchen im Bogenbereich, mehreren Knickstellen oder Cat-Kategorie-Verlust ist Neuverlegen wirtschaftlicher. Ziehen Sie das neue Kabel mit einer Einziehschnur ein, halten Sie den Biegeradius vom Vierfachen des Kabeldurchmessers ein und beschriften Sie beide Enden.
Symptom, wahrscheinliche Ursache und passende Maßnahme
| Symptom | Wahrscheinliche Ursache | Maßnahme |
|---|---|---|
| Link handshakt nur auf 100 Mbit/s | Aderpaar 4/5 oder 7/8 unterbrochen | Kabeltester, dann Stecker neu auflegen |
| Sporadische Ausfälle bei Belastung | Wackelkontakt im RJ45-Stecker | Stecker crimpen oder Kabel tauschen |
| Steigende CRC-Fehler am Port | Knickstelle oder EMV-Einkopplung | Kabelweg prüfen, ggf. geschirmtes Kabel |
| Kein Link, LED aus | Adernbruch oder falsche Belegung | Wiremap-Test, komplette Neuverlegung |
| Sichtbarer Mantelriss | Mechanische Beschädigung | Segment austauschen, nicht flicken |
| Paketverluste ohne Sichtschaden | Split Pair oder zu langes Kabel | Länge messen, Belegung nach T568B prüfen |
So beugen Sie vor
- Zugentlastungen an Patchkabeln nutzen und Kabel nie um scharfe Kanten führen
- Mindestabstand von 20 cm zu parallel verlaufenden Stromleitungen einhalten
- Kabelkanäle mit ausreichendem Biegeradius verwenden, nicht überfüllen
- Nach Umbauten Portstatistik auf CRC-Fehler prüfen, bevor Nutzer klagen
Häufige Fragen
Kann ich ein Netzwerkkabel mit Isolierband oder Lüsterklemmen reparieren?
Technisch hält es kurz, elektrisch bricht Ihnen die Verbindung ein. Jede unverdrillte Stelle senkt NEXT und Return Loss, die Cat-Klassifizierung ist verloren. Für stabile Gigabit- oder 10-Gigabit-Verbindungen legen Sie das Kabel auf zwei Keystone-Module in einer Dose auf oder tauschen es komplett.
Woran erkenne ich, ob der Stecker oder das Kabel defekt ist?
Wackeln Sie am Stecker, während der Link läuft. Bricht die Verbindung nur bei Bewegung am Kopf ein, sitzt der Fehler im Crimp. Fehlerbild unabhängig von Steckerbewegung deutet auf Adernbruch im Verlauf, meist an der letzten Knickstelle vor der Zugentlastung.
Lohnt sich ein Kabeltester für 30 Euro oder brauche ich ein Zertifizierungsgerät?
Für Wiremap und Durchgang reicht ein einfacher Tester ab 20–40 Euro. Er zeigt Adernbruch, Vertauschung und Kurzschluss zuverlässig. Wer Cat-6a oder Cat-7 nach Klasse EA/F abnehmen muss, braucht ein Qualifizierungs- oder Zertifizierungsgerät mit NEXT-, Return-Loss- und Längenmessung.
